 WC67Y-63T2500液压板料折弯机
来源：　点击数：6060次　更新时间：2016-09-22 14:21:39

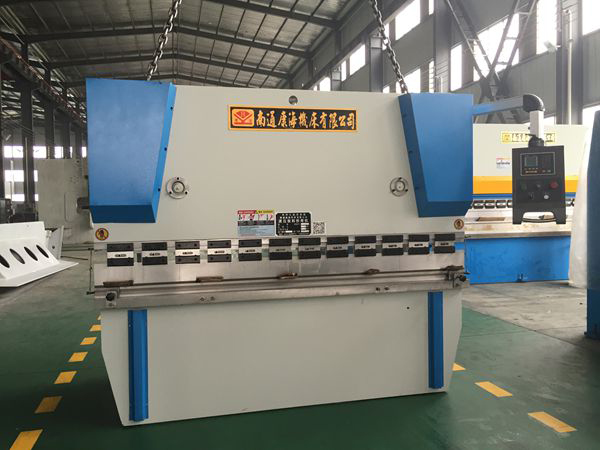

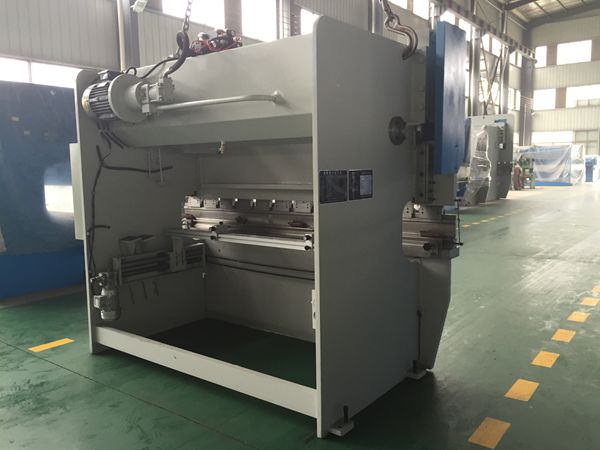

WC67Y-63T/2500液压板料折弯机
机器的基本技术参数:

序号
项 目 名 称
单位
1
公称力
630
KN
2
工作台长度
2500
mm
3
立柱间距离
1750
mm
4
喉口深度
200
mm
5
滑块行程
80
mm
6
开启高度
260
mm
7
 滑块行程速度
空载
60
mm/s
工作
10
mm/s
回程
35
mm/s
8
主电机
型号
Y160M-6 B5

功率
5.5
KW
转速
970
rpm
9
工作液压压力
25
Mpa
10
轴向柱塞泵
25MCY14-1B

11
外形尺寸
长
2700
mm
宽
1600
mm
高
2200
mm
12
机器重量（约）
4000
kg

结构特点:
一、整机结构
机器采用整机焊接结构，机架由左右墙板、工作台、油箱、撑挡、同步轴及滑块等组成。
二. 技术与工艺
1、集成式液压控制系统，结构紧凑，减少了管路连接，提高了系统的可靠性和易维修性。
2、采用扭轴同步，在滑块两端装有2个同步摆臂，,使滑块动作始终与工作台保持平行, 工作时抗偏载能力强。油缸下限行程机械档块定位，连续工作折弯角度不漂移。上模加装挠度补偿机构，折板精度高。
3、挡料与滑块行程调整，手动微调，数字显示。液压动力单元结构紧凑，安装方便，采用了油液通道和接头数量被限制到集成液压阀块，滑块上传动，速度调节范围大，工作平稳可靠。
4、上模配有挠度补偿机构，调节方便。

性能与特点：

  • 主机选用WC67Y系列折弯机；
  • 配备DELEM公司生产的折弯机专用数控系统；
  • 后挡料（X）、滑块行程（Y）控制均由电脑自动控制；
    后挡料采用普通丝杆和精密滚珠丝杆两种。

技术参数：

规格型号
公称力
工作台长度
立柱间距离
喉口深度
滑块行程
开启高度
工作速度
主电机功率
机器外形尺寸
kN
mm
mm
mm
mm
mm
mm/s
kW
mm
WC67K-100/3200
1000
3200
2680
320
120
370
8
7.5
3280×1820×2430
WC67K-100/4000
1000
4000
3280
320
120
370
8
7.5
4080×1820×2430
WC67K-160/3200
1600
3200
2600
320
200
470
7
11
3260×1940×2660
WC67K-160/4000
1600
4000
3400
320
200
470
7
11
4060×1940×2660
WC67K-160/5000
1600
5000
4100
320
200
470
7
11
5060×1940×2800
WC67K-160/6000
1600
6000
4800
320
210
520
7
11
6060×1940×3030
WC67K-200/3200
2000
3200
2600
320
200
520
7
15
3260×1940×2865
WC67K-200/4000
2000
4000
3400
320
200
520
7
15
4060×1940×2865
WC67K-200/6000
2000
6000
4800
320
200
520
7
15
6060×2190×3070
WC67K-250/3200
2500
3200
2700
400
250
560
7
18.5
3260×1990×3060
WC67K-250/4000
2500
400
3500
400
250
560
7
18.5
4060×1990×3060
